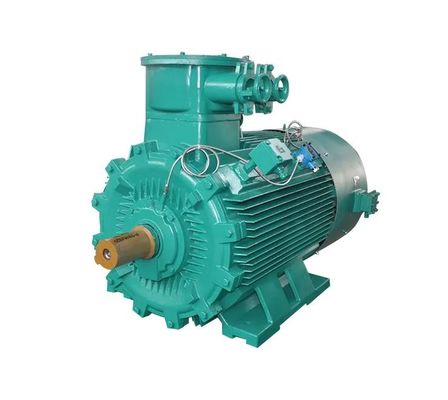

Protección ininflamable a prueba de explosiones IP55 de la baja tensión del motor del ODM

motor asincrónico trifásico a prueba de explosiones de la baja tensión

La eficacia alta de la serie YBX3 y los motores asincrónicos trifásicos ininflamables de alta presión se incluyen, los motores asincrónicos trifásicos ininflamables de la eficacia alta de la ardilla-jaula desarrollados y son diseñados completamente por nuestra compañía.

El “ex” motor ininflamable de d es una clase de forma de motor a prueba de explosiones, su principio es el equipo en la operación normal, puede producir una chispa, arco de partes das alta temperatura o peligrosas en recinto a prueba de explosiones, fuera del 売 ininflamable puede soportar la presión interna sin la deformación dañina, y puede garantizar la llama interna del gas

Cuando el cuerpo propaga con el hueco, no es bastante para detonar el gas fuera de la cáscara.

1 los estándares de la puesta en práctica de esta serie de motores es: GB755-2008 “cuota y funcionamiento giratorios” GB/T 1032-2012 “método de prueba asincrónico trifásico” GB 3836.1-2010" del motor del motor parte explosiva 1 del ambiente: paso del equipo

Clasificación 3 del equipo eléctrico

Equipo eléctrico de la clase 1 para los ambientes del gas explosivo con excepción de minas de carbón. 11 tipos de reclasificación del equipo eléctrico:

Clase A de IL: El gas representativo es metano.

I1 clase B: El gas representativo es etileno.

clase C del ll: Los gases representativos son hidrógeno y gas de etilo.

4. La temperatura superficial máxima correspondiente a diversos grupos de la temperatura se muestra en el cuadro 1:

Cuadro 1

Requisitos para el uso

GB 3836.2-2010" parte explosiva 2 del ambiente: por ininflamable

Equipo protegido por el recinto “d”

Diferente trifásico ininflamable de la alta presión de la eficacia alta de JB /T12305.1-2015 “

Motores de paso -- Condiciones técnicas -- Parte 1: Eficacia alta y motores asincrónicos trifásicos ininflamables de alta presión (talla 355~630 de la serie YBX3 del marco)

Parte técnica 1 de las condiciones del motor asincrónico trifásico ininflamable del alto voltaje de la eficacia alta de 10kV de JB /T12306.1-2015 “: Motor asincrónico trifásico ininflamable del alto voltaje de la eficacia alta de la serie YBX3 (10KV) (número de marco

400 ~ 630)”

GB-30254-203 “límites del rendimiento energético y niveles del rendimiento energético de motores de inducción trifásicos de alto voltaje de la jaula”

GB/T 4942.1-2006 (1EC60034-5: 2000) clases de la protección (código del IP) para la estructura entera de motores giratorios

Vibración mecánica GB10068-2008 (1EC60034-141996) de motores con la altura de centro de eje de 56m m y arriba -- Medida, evaluación y medida de la vibración

límite

Métodos y límites de GB/T 100691-2006 para la determinación del ruido de los motores giratorios -- Parte 1: Métodos para la determinación del ruido de los motores giratorios (ISO1680-1.1986 negativo)

Motores giratorios del GB 10069.3-2008 (1EC60034-9) -- Determinación del ruido -- Métodos y límites -- Parte 3: Límites de ruido

GB /T1993 “cámara de enfriamiento giratoria del motor”

GB/T 4772.1-1999 (1EC60072.1: 1990) motores giratorios -- Dimensiones y clases de potencia de salida -- Parte 1: Bases 56 a 400 y rebordes 55 a 1080

GB/T 4772.2-1999 (IEC60072.2: 1990) motores giratorios -- Dimensiones y clases de potencia de salida -- Parte 2: Números de capítulo

355~1000 y reborde número 1180~2360

GB 1971-2006 (IEC60034-8: 2002, línea rotatoria marca del motor de IDT) de extremo y dirección de la rotación

Principio a prueba de explosiones 2

Grupo de la temperatura

Temperatura superficial máxima permitida superficial del motor (℃) dos ventajas

1 eficacia alta y ahorro de la energía

La eficacia de esta serie de motores se ajusta a GB-30254-2013 “límites del rendimiento energético y los grados del rendimiento energético de motores de inducción trifásicos de alto voltaje de la jaula”, que pueden mejorar la eficacia operativa de clientes.

Los requisitos de la eficacia, para el sentido real del motor de la eficacia alta, pueden ser mejorados grandemente

Calculado por el motor de 100kw4-pole 6kV (operación anual del valor 8000h del rendimiento energético del nivel 96,4% del valor 95,7% del rendimiento energético del nivel 1)

Consumo de energía anual del rendimiento energético del nivel 1:

PIl = 1000/0.957 * 8000 = 8359457 KVH

Consumo de energía anual del rendimiento energético del nivel 1:

PI = 1000/0.964 * 8000 = 8298755 KVH

Ahorro de la energía anual: P = PI1-PI =60702KWH

Se puede considerar tan del cálculo antedicho, la selección YBX3 de motor de la serie 1000kW, el ahorro de energía anual es 60702kWh, efecto ahorro de energía es muy obvio.

2. Diseño electromágnetico optimizado

Esta serie de motor utiliza el método de elemento finito para analizar el funcionamiento electromágnetico, la calefacción y la tensión y la deformación mecánica y el diseño electromágnetico de la optimización, el tamaño de la estructura, hueco de aire, ajuste del surco y forma del surco de la gama completa del diseño de la optimización, el funcionamiento del motor para alcanzar el mejor.

Sistema del aislamiento 3

Esta serie de motor utiliza una variedad de funcionamiento ha sido sistema completo mejorado del aislamiento, características del voltaje, características de la temperatura, resistencia de flexión, prueba del voltaje de avería

Por lo tanto, el funcionamiento del aislamiento es confiable y la maquinaria es fuerte

Alto nivel, capacidad a prueba de humedad fuerte.

Estructura de alta resistencia del marco

La cubierta de la base y de extremo del motor se hace del arrabio gris de alta resistencia, o el arrabio dúctil se puede utilizar para adaptarse a las condiciones más duras. El análisis de elemento finito, avanzó tecnología de lanzamiento y a la gestión de calidad estricta junto para asegurarse de que el marco tiene más de alta resistencia y tiesura, y puede cumplir bien los requisitos de ininflamable estructural.

5 densidades de poder más elevado

Este motor de serie con la optimización del diseño electromágnetico, arte de fabricación avanzado del エ, mejora el ratio material de la utilización, que el mismo número de asiento de motor convencional tiene densidad de mayor potencia.

Iii. alcance del uso

Esta serie de motores se fabrica en los motores asincrónicos trifásicos ininflamables de la eficacia alta y del alto voltaje ahorro de energía de acuerdo con las regulaciones relevantes de la parte explosiva I del ambiente GB3836.1-2010: Requisitos generales para la parte explosiva II del equipo y del ambiente del GB 3836.2-2010: Equipo protegido por Shell ininflamable “d”. La marca a prueba de explosiones es ex dIl un T4 GB, ex BT4 dIl

Se deja el SD

Composición de la columna.

Ejemplo: YBX3

5002-4 (W)

La base de hierro de no. 2, 4 polos, tipo al aire libre de W, indicando que el centro del eje es 500m m altos, interior puede ser omitida.

Código de la serie:

Y para el motor asincrónico trifásico,

3 indica el tercer diseño

B representa ininflamable, X para la eficacia alta,

Descripción a prueba de explosiones de la marca 5

Según la parte explosiva 1 del ambiente del GB /T3836.1-2010: Los requisitos generales para el equipo, la marca a prueba de explosiones consisten en el tipo EX, a prueba de explosiones del símbolo, el símbolo de la clase, la temperatura superficial máxima, el nivel de la protección del equipo y la clase de la protección.

Ejemplo: E d1BI4 GB IP54

El nivel de la protección es 1P54

Nivel GB de la protección del dispositivo

Símbolo máximo de la clase del grupo T4 de la temperatura de la temperatura superficial para los anillos del motor

Nivel de la categoría del ambiente

El tipo a prueba de explosiones del motor es marca a prueba de explosiones ininflamable, indicando que el equipo eléctrico se ajusta a uno o más estándares

Un tipo a prueba de explosiones

El ex DLL un T4 GB es conveniente para las fábricas en donde existen las mezclas explosivas de la clase IL A, de T1 de los grupos de la temperatura, de T2, de T3 y de T4.

Ex B dIl T4 GB es conveniente para la clase B de la planta I1, el T1 de los grupos de la temperatura, el T2, el ambiente de la presencia de la mezcla explosiva T3 y T4.

Según la necesidad, puede también ser hecho en ex CT4 dIl GB, 1 clase que C no se permite utilizar los transportes de desplazamiento. Consulte por favor por separado en caso de necesidad.

Esta serie de motores es ampliamente utilizada en los lugares peligrosos en donde las mezclas explosivas existen en petróleo, sustancia química, acero y otras industrias, conducir el diverso equipo mecánico tal como fans, compresores, bombas de agua, trituradoras y transportador de correa. Los motores con la fan grande de la inercia, el molino del carbón, la prensa de batir, el torno, el alivio ácido del hambre, el transportador de correa y la otra maquinaria deben firmar el acuerdo técnico al ordenar, proporcionan los parámetros técnicos relevantes, como la base para el diseño especial del motor

Para asegurar el transporte de motor seguro y confiable o

La condición básica de la operación normal del motor del oscilación: la altitud no excede 1000Mo
